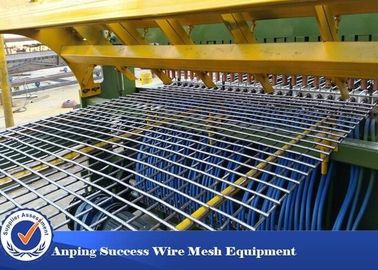

Otomatik tel örgü kaynak makinesi, çit ve yer döşemesi tel örgü tellerini kaynaklamak için ağırlıklı olarak kullanılmaktadır.
Çalışma prosesleri: Ekipmanın ihtiyaç duyduğu çözgü ve atkılar otomatik düzeltme makinesi ile önceden kesilir, çözgü karşılık gelen bir çözgü oluğuna yerleştirilir ve atkılar buna karşılık gelen bir atkı oluğuna yerleştirilir ve düşme besleyici otomatik olarak kontrol edilir sırasıyla kerpiç ve kaynak; kademeli motor, doğru ve düzgün ızgaralar sağlamak için kafes çekme işlemini denetler.
Hem şebeke boyutu hem de kaynak parametreleri, operasyon panelinde doğrudan girişle ayarlanır ve bu da çalışmada basit ve doğrudur.
Tel çapı | 3-6 mm | Anma gerilimi | 380V |
Kaynak diyaframı | 50 * 50-300 * 300mm | Anma gücü | 750kva |
Kaynak genişliği | 2500mm | boyutlar | 6x3.2x1.8m |
Çözgü miktarı | 48 | Makina ağırlığı | 4.2t |
Kaynak hızı | 60 kez / dak | kaynak kafes uzunluğu | 6-12 |
Özellikler
Otomatik Kaynaklı Mesh Makinesi JG
1. genişlik: 1200mm-3000mm
2. tel çapı: 1.4mm-2.5mm
3. örg: 50 * 50-200 * 200mm

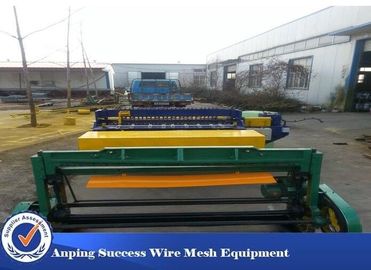

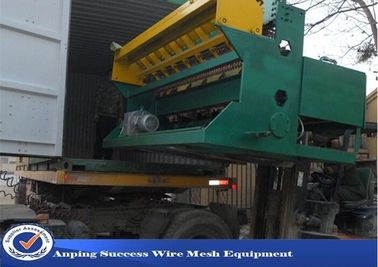

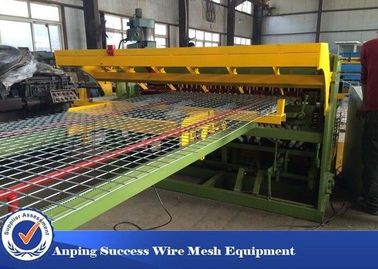

Otomatik Kaynaklı Mesh Makinesi JG
Özellikleri: Kutu stili desteği, yüksek kararlılık, düşük gürültü, birinde E-Makine, otomatik olarak doğrultun ve tel gönderin. Kaynaklı tel örgü için kullanılır 1.4-2.5mm
Kaynak tel çapı | 1.4-2.5mm | Anma gerilimi | 380V, 420V (özelleştirilebilir) |
Kaynak diyaframı | 50X50-200X200MM | Anma gücü | Özelleştirilmiş |
Kaynak genişliği | 1200mm | boyutlar | 1.8x2.5x1.8m |
Çözgü miktarı | 25 | Makina ağırlığı | 3.2t |
Kaynak hızı | 80times / dakika |
Besleme modu : Bobin besleme
Atkıların tutarlı uzunluk ve düzenli kenarlardan dolayı kesilmemesi için hassas atkı kesme aygıtı ve eksenel konumlandırma aygıtı atkılar için sağlanmıştır.
Kaynak : tam otomatik kaynak
Güç elektroniği senkron kontrol teknolojisi, hem kaynak zamanı hem de şube kontrol kaynağı dijital bir entegre devre ile oluşturulmuş, kontrol hassasiyeti yüksek, kaynak sporları sağlam ve yanık izleri oluşturulamıyor ..
Bitmiş ürünler : pul pul, tel örgüler (opsiyonel)
Örgüler, elastik bir çekme çubuğu ve bir ızgaralı konumlandırma cihazı ile çizilir, böylece ızgaraların hafifçe ayarlanması kolaydır ve boyutsal doğrulukta yüksektir ve kaynaklı kafes açıklıkları belirli bir aralıkta rasgele ayarlanabilir.
Uygulama:
İnşaat kafesleri, Shiloh plaka kafesleri, jeotermal kafesler, tohum yatağı kafesleri, çiçek odası kafesleri
Kaynak tel çapı | 1.4-2.5mm | Anma gerilimi | 380V, 420V (özelleştirilebilir) |
Kaynak diyaframı | 50X50-200X200MM | Anma gücü | Özelleştirilmiş |
Kaynak genişliği | 1200mm | boyutlar | 1.8x2.5x1.8m |
Çözgü miktarı | 25 | Makina ağırlığı | 3.2t |
Kaynak hızı | 80times / dakika |
Yukarıdaki parametreler müşteri gereksinimlerine göre özelleştirilebilir.
Açıklama
Sınai kişisel bilgisayarın kontrol sistemi tarafından yönetilen senkron kontrol teknolojisi, kaynak zamanı ve alt kontrol kaynağı, Windows işletim sistemine dayalı kontrol yazılımı, insan-bilgisayar arabirimi, daha akıllı ve kişiselleştirilmiş işlem. Warp, tel sargısı besleme ve sürekli besleme uygular ve hizalama, kaynak, kesme ve nakliye otomatik olarak tamamlanır. Servo motorla kontrol edilen tel çekimi, kademelendirme motor kontrolünden daha kesin olan ızgara boyutu, aynı ağ üzerinde çözgü yönünde görünen farklı ebattaki kafesler.
Uygulama
Otoyol, demiryolu, köprü, çit (tel örgü çit, çit örgü), bina (zemin döşeme üst örgü)
Kaynak Tel Çapı | 5-12mm | Nominal Gerilim | 380V |
Kaynak Diyaframı | Atkı Mesafesi 100-300mm, Çözgü Mesafesi 100-300mm | Nominal Güç | 1820KVA |
Kaynak Genişliği | 2500mm | Kaynak Oranı | 30 kere / dak |
Çözgü Miktarı (Kaynak Noktası) | 26 | Genel boyutları | 20x3.6x2.5M |
avantaj
En büyük özelliği tel örgü çitinin tel sargısı ve farklı tel çapı nedeniyle her bir baskı basıncının değiştirilmesiyle ilgili imkânların değiştirilememesi ve kaynak noktasının basıncı hafifçe değişen silindir basınç düğmesi ile değiştirilebilmesi durumunun kırılmasıdır.
Açıklama
Ekipman, gövde olarak çelik ve diğer metalleri ve kat olarak da yüksek teknoloji reçine kompozit malzemesini alır, bu nedenle güçlü asit, güçlü alkali ve gaz korozyonuna karşı dayanıklıdır. Plastik daldırma ekipmanı, otoyol, havaalanı, demiryolu ve şehir içi yol izolasyon rayları, sivil tel ve bar, spor malzemeleri, antikorozyon malzemeleri, el sanatları ve diğer iş parçaları için uygundur.
Çevre dostu ve kirlenmeyen, 30 yılı aşkın sürede rustiness, parlak ve temiz renk, çeşitli renkler, ideal metal boya ürün güncelleme.
Otomatik PVC Çit Mesh Kaplama Üretim Hattı
Bu ürün, PVC ile elektrik yalıtım sıvası üretimi için kullanılmaktadır.
Kullanılacak malzemeler 1, PVC film 2, solvent tutkal
Ana proses Gravür Kaplama ve Virgül Rulo Kaplama Sistemi
Tel çapı | 0.8-3.5mm |
Genel bakış boyutu | 15x2.0x1.8m |
Ana güç | 22 kw |
maksimum | 90 kg |
Ana bileşen
1. Unwinder 1 set |
2. Gravür kaplama başlığı 1 set fırın 4m |
3. Virgül kaplama başlığı 1 set |
4. Pedrail 3 set |
5. Pedrail 3 set |
6. Soğutma gövdesi 4m |
7. Depolama çerçevesi 1 set |
8. Rewinder 1 set |
9. Şifa sisteminin aktarılması 1 set |
10. Kontrol sistemi 1 set |
11. Havalandırma sistemi 1 set |
12. Makina Çerçevesi 1 set |
Özellikler (mekanik şekil)
1. Kaplama genişliği 1300mm |
2. Toplam güç 95 K civarında |
3. Makaralı sipariş +/- 2.5mm |
4. Kaplama dağılımı +/- 0.003 |
5. Makine hızı 5-30m / dak hat hızı 0-22m / dak. |
6. Kurutma Yöntemi Buharla Isınır |
7. Sıcaklık kontrolü Max. 120C +/- 5C |
8. Tutkalın kalınlığı Min.0.02 (kurutulmuş tutkal) |
9. Alıcı hazırlardı. |
Isıtma kaynağı Isıtma potası
sıkıştırılmış hava 7kgf / cm2 7.5HP kompresör

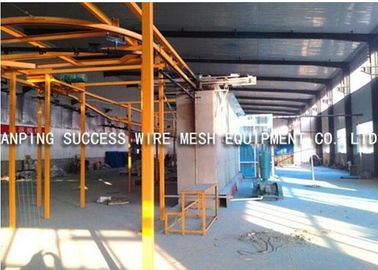

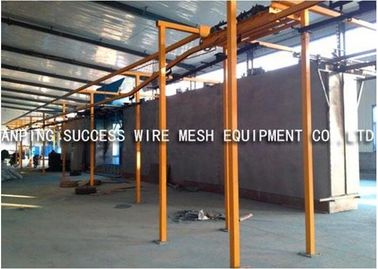

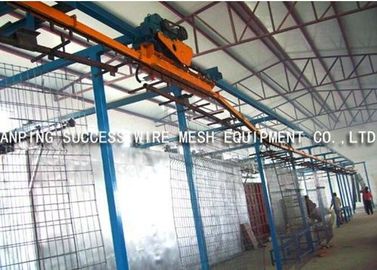

Yarı otomatik PVC Çit Mesh Kaplama Üretim Hattı
panel boyutu | <= 3000mm * 2000mm |
üretim hızı | > = 40pieces / h |
tamamen güç | 570kw |
Toplam alanı | 42000 * 12000 * 5000mm |
Makine parçaları: |
1. Ön ısıtma sistemini |
a, genel açıklama: 11520 * 1060 * 3360 (mm) |
b, içe boy: 11400 * 700 * 3000 (mm) |
c, izolasyon kat kalınlığı: taş yünü ile 180 mm |
d, ön ısıtma odası malzemesi: demir panel |
e, ön ısıtma odası kapısı: otomatik |
2. Sistemi katılaştırın |
3. Isıtma sistemi |
4. PVC kaplı sistem |
5. taşıma makinesi asmak |
6. kontrol sistemi |
